2 компјутерски пневматски топчести вентили

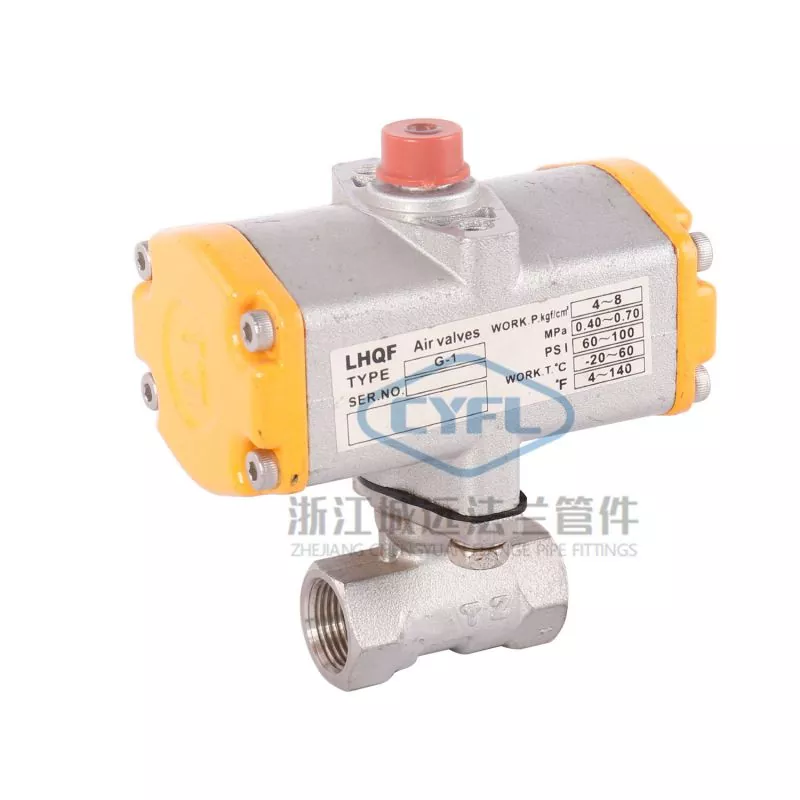

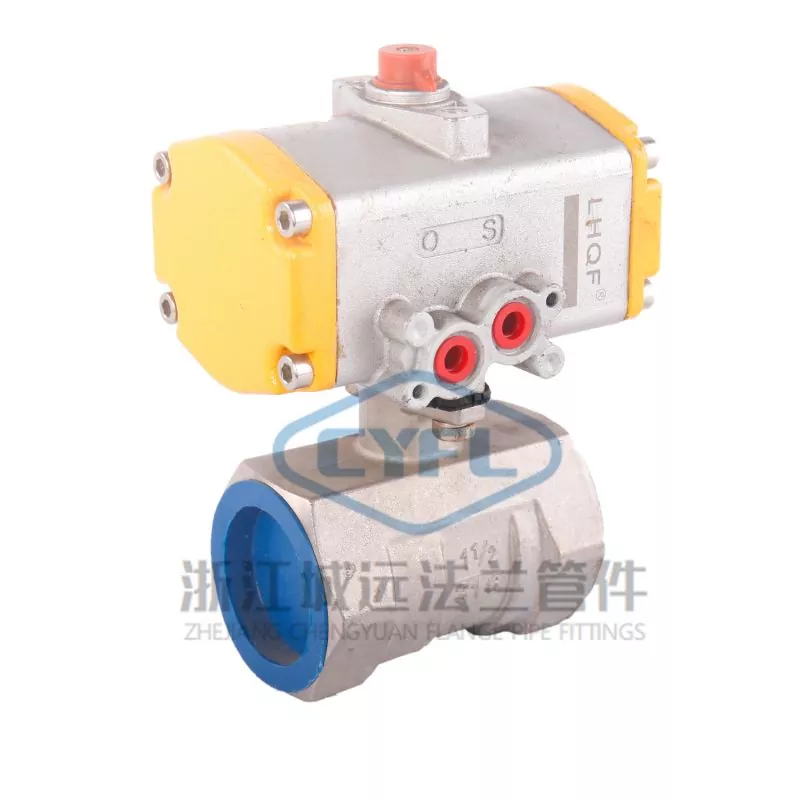

Zhejiang Chengyuan 2pc пневматски топчести вентили Вовед

Пневматски топчести вентили од 2 парчиња се тип на вентил кој користи компримиран воздух за да го контролира отворањето и затворањето на вентилот. Тие се состојат од два одделни парчиња кои се завртки заедно за да се создаде телото на вентилот, кое содржи топка со дупка во центарот. Кога вентилот е во отворена положба, течноста тече низ дупката во топката, а кога е во затворена положба, топката се ротира за 90 степени за да го блокира протокот на течност. Пневматските топчести вентили вообичаено се користат во апликации каде што е потребна прецизна контрола на протокот на течноста, и тие можат да бидат направени од различни материјали, вклучувајќи нерѓосувачки челик, месинг и ПВЦ

Zhejiang Chengyuan 2pc пневматски топчести вентили Детали

1. Примена: Овој прирачник е специјално дизајниран за електрични (или пневматски) топчести вентили со крај на прирабница.

2. Компоненти: Вентилот се состои од електричен (или пневматски) активирач и тело на топчест вентил, кои се поврзани со помош на загради и поврзувачки осовини.

Zhejiang Chengyuan 2pc пневматски топчести вентили Параметар (спецификација)

3. Ограничувања за користење:

1) Се применуваат ограничувања на температурата и притисокот.

2) Максималниот работен притисок на топчестиот вентил при максимална и минимална работна температура е означен на табличката со име.

3) За седиштето и заптивката треба да се користи тефлонски или RTFE материјал, а работната температура треба да биде помеѓу 150 и 200 степени Целзиусови. За други типови на седишта и заптивки, работните температури треба да се проверат.

4) Номиналниот степен на притисок (PN) на криогениот вентил го покажува максималниот работен притисок на вентилот при нормални температурни услови. На пример, PN4.0 означува максимален работен притисок од 40 Bar (4,0MPa) при работни температури од -290C до 380C.

5) Ве молиме консултирајте се со соодветниот прирачник со упатства за мерки на претпазливост во врска со употребата на електрични или пневматски активатори.

Инсталација на пневматски топчести вентили Жеџијанг Ченгјуан 2 парчиња

1) Отстранете ги заштитните капаци на двата краја на прирабницата и исплакнете го вентилот со целосно отворен.

2) Пред инсталацијата, извршете целосно тестирање на вентилот користејќи го наведениот сигнал (електричен или гас) за да спречите вибрациите да влијаат на неговите перформанси за време на работата. Откако ќе помине тестот, вентилот може да се инсталира онлајн, следејќи го дијаграмот за поврзување на електричниот актуатор.

3) Темелно исплакнете го и исчистете го цевководот од сите нечистотии што може да ги оштетат топката и седиштето пред да го поврзете со вентилот.

4) Избегнувајте да го користите активирачот или неговите компоненти како точки за подигнување за време на инсталацијата, за да спречите оштетување.

5) Инсталирајте го вентилот во хоризонтална или вертикална насока на цевководот.

6) Осигурете се дека цевководот во близина на точката за инсталација не е овенати или подложен на надворешни сили. Користете потпори за цевководи или загради за да ги елиминирате сите отстапувања во цевководот.

7) Откако ќе го поврзете вентилот со цевководот, затегнете ги завртките за поврзување на прирабницата во вкрстен модел до наведениот вртежен момент.
